Когда нужна деталь по образцу
Самая частая ситуация: сломалась деталь на импортном или снятом с производства оборудовании, запчасть либо не поставляется, либо стоит неоправданно дорого и едет месяцами. Изготовление копии решает проблему за считанные дни. Такой подход работает для сельхозтехники, промышленного оборудования, станков советского выпуска, мотоциклов и ретро-автомобилей, бытовой техники и садового инвентаря.Вторая ситуация — деталь изношена, но не сломана. Здесь копировать её «как есть» нельзя: копия унаследует износ и прослужит недолго. Я обмеряю неизношенные участки, определяю исходные номинальные размеры и восстанавливаю правильную геометрию, а зазоры подбираю по ответной детали.
Как проходит обмер и изготовление

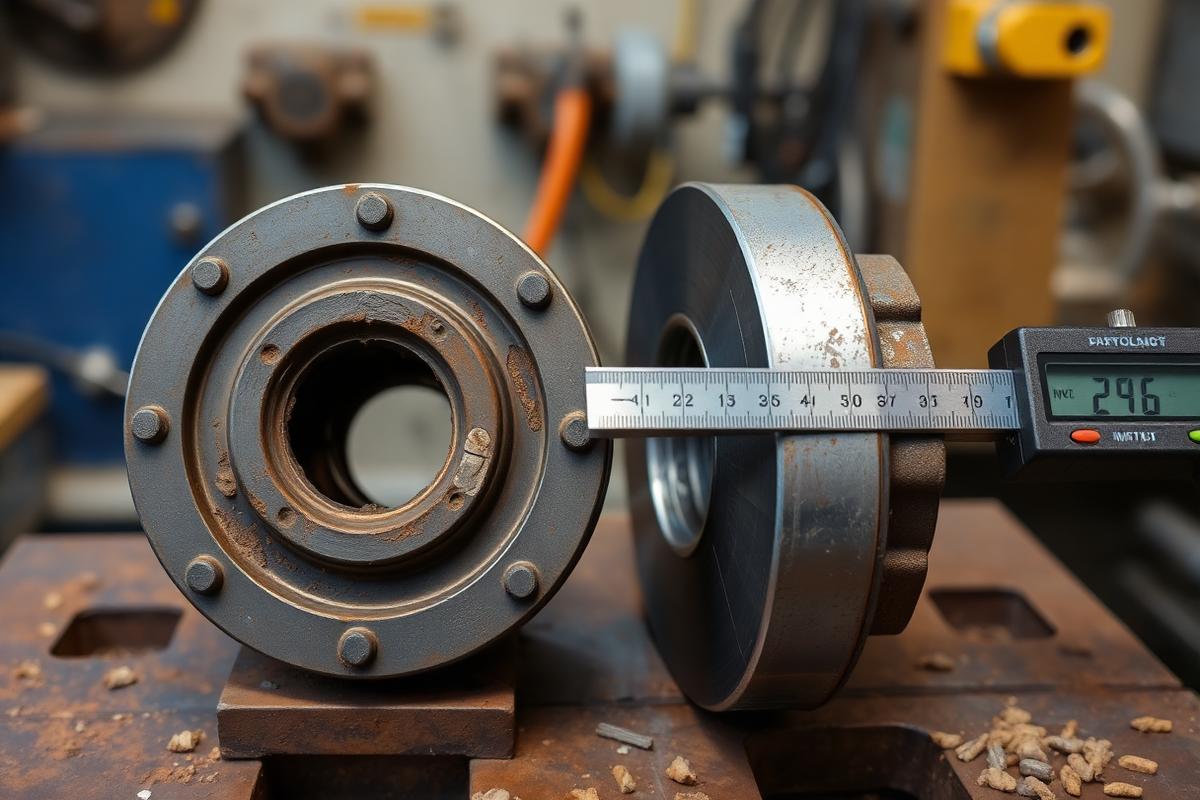

Сначала я осматриваю образец и определяю функциональные поверхности — те, которыми деталь сопрягается с другими: посадочные шейки, отверстия, резьбы, торцы упоров. Именно они требуют точности; остальные размеры допускают отклонения. Обмер выполняю штангенциркулем, микрометром, нутромером, резьбомером и радиусными шаблонами.Затем подбираю материал. По внешнему виду, весу, магнитным свойствам и характеру износа можно достаточно уверенно определить, из чего сделана исходная деталь: сталь, чугун, бронза, латунь, алюминий или пластик. Если исходный материал оказался неудачным и деталь регулярно ломается, предложу более прочную марку — например, заменить сталь 20 на 40Х.После этого точу деталь на станке 16К20 и обязательно примеряю её к ответной части, если вы её привезли. Такая контрольная примерка — лучший способ убедиться, что копия встанет на место с первого раза, без подгонки напильником на объекте.
Что привезти и сколько это займёт
Идеально — привезти сам образец, даже если он сломан на несколько частей, и ответную деталь (вал, корпус, гайку). Если образец утрачен, подойдут фотографии с приложенной линейкой и максимально полный список размеров, но точность в этом случае гарантировать сложнее.Простая деталь по образцу изготавливается за 1–2 дня, сложная — за 3–5. Часто одновременно с копией имеет смысл сделать один-два запасных экземпляра: настройка уже выполнена, поэтому дополнительная деталь обходится значительно дешевле первой, а простой оборудования в будущем исключается.
